武汉国测华能电气有限公司 >产品中心 >电力计量测试仪器

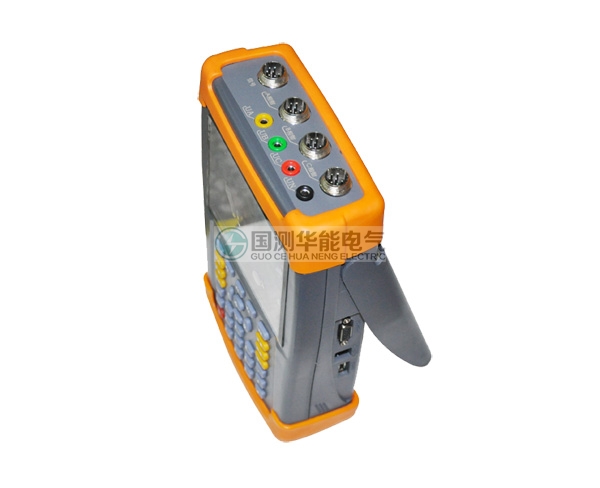

GHPQ-B掌上式电能质量分析仪

是对电网运行质量进行检测及分析的专用便携式产品(手持式)

参考标准:JB/T9287-1999

  • 具备电参量测试、矢量分析的功能

  • 可显示单相电压、电流波形并可同时显示三相电压、电流波形

  • 测试界面具备屏幕锁定功能,以方便用户读数和分析数据

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

        GHPQ-B掌上式电能质量分析仪是 专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能。 可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。 可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。

        电流可采用钳形互感器和直接接入两种方式进行测量。当采用钳形电流互感器测量时操作人员无须断开电流回路,就可以方便、安全的进行测量;当需要对数值进行 更高精度的测量时,可采取直接接线的方式,能最大程度的保证测试数据的准确度。 可测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。

产品别称:电能质量分析仪、电能质量测试仪、电能分析仪、电能质量监测仪、智能电能质量分析仪


1、仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能。

2、可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。

3、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。

4、内置大容量数据存储器,按1分钟的时间间隔可连续存储18个月以上,能满足长期监测试验点的需要。

5、仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。

6、与功能强大的数据管理软件配合,可将实时采样数据直接上传到后台管理计算机,在后台进行更全面、更迅速的处理。

7、具备万年历、时钟功能,实时显示日期及时间。可在现场检测的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理,具备强大的报表功能。

8、采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。

9、5分钟无操作液晶显示自动关闭,以便最大程度的延长电池工作时间。

10、导电硅胶按键,手感好、寿命长、设计合理、操作方便。

11、内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。

12、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。

13、可设置不同的存储间隔时间,按设置的时间间隔连续存储数据。


技术参数

输入特性电压测量范围:0~200V~800V,自动切档
电流测量范围钳形互感器(三种):5A/25A(标配);100A/500A(选配);400A/2000A(选配)
相角测量范围:0~359.99°
频率测量范围:45~65Hz
电压通道数:三通道(UA、UB、UC)
电流通道数:三通道(IA、IB、IC)
最大谐波分析次数:63次
1分钟间隔最大连续存储周期:18个月
准确度电参量测量部分
电压:±0.2%
频率:±0.01Hz
电流、功率:±0.5%
相位:±0.2°
电能质量部分基波电压允许误差≤0.5%F.S.
基波电流允许误差: ≤1%F.S.
基波电压和电流之间相位差的测量误差:≤0.2°
谐波电压含有率测量误差:≤0.1%
谐波电流含有率测量误差:≤0.2%
三相电压不平衡度误差:≤0.2%
电压偏差误差:≤0.2%
电压偏差误差:≤0.2%
工作温度-10℃~ +40℃
充电电源AC220V、频率:45Hz~55Hz
主机功耗≤3VA
电池最大工作时间≤10小时
绝缘电压、电流输入端对机壳的绝缘电阻≤100MΩ
工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验
体积320mm×240mm×130mm
重量2.0K



技术参数

输入特性电压测量范围:0~200V~800V,自动切档
电流测量范围钳形互感器(三种):5A/25A(标配);100A/500A(选配);400A/2000A(选配)
相角测量范围:0~359.99°
频率测量范围:45~65Hz
电压通道数:三通道(UA、UB、UC)
电流通道数:三通道(IA、IB、IC)
最大谐波分析次数:63次
1分钟间隔最大连续存储周期:18个月
准确度电参量测量部分
电压:±0.2%
频率:±0.01Hz
电流、功率:±0.5%
相位:±0.2°
电能质量部分基波电压允许误差≤0.5%F.S.
基波电流允许误差: ≤1%F.S.
基波电压和电流之间相位差的测量误差:≤0.2°
谐波电压含有率测量误差:≤0.1%
谐波电流含有率测量误差:≤0.2%
三相电压不平衡度误差:≤0.2%
电压偏差误差:≤0.2%
电压偏差误差:≤0.2%
工作温度-10℃~ +40℃
充电电源AC220V、频率:45Hz~55Hz
主机功耗≤3VA
电池最大工作时间≤10小时
绝缘电压、电流输入端对机壳的绝缘电阻≤100MΩ
工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验
体积320mm×240mm×130mm
重量2.0K
