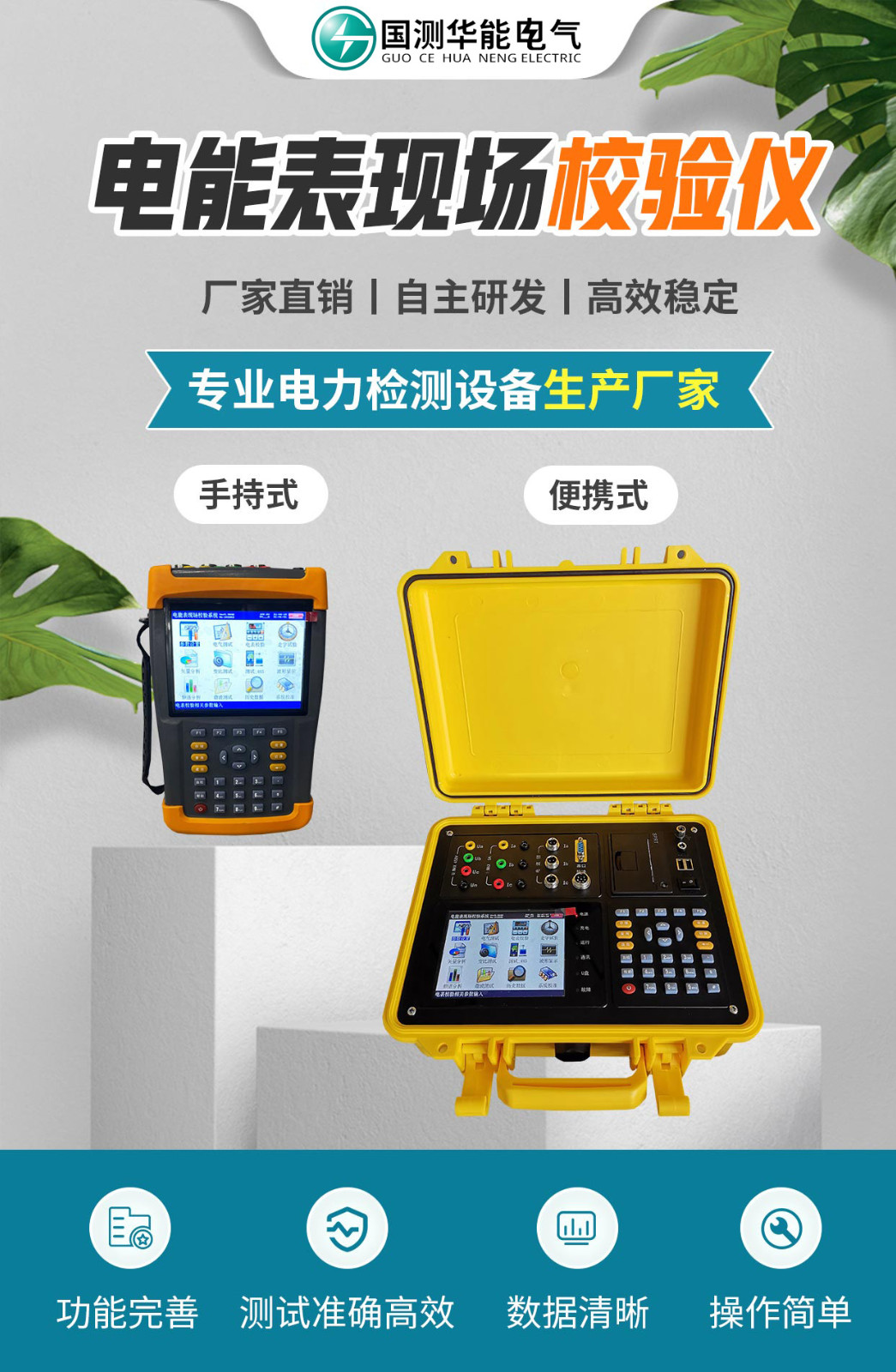

GHDB-II便携式电能表现场校验仪

专门为电力系统现场检验电网计量表计运行误差和故障检测而设计(箱式)

参考标准:DL/T826-2002,DL/T448-2000

  • 精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量

  • 可采用光电、手动、脉冲等方式进行电能表校验

  • 自带微机热敏打印机,方便用户实时打印数据

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

        GHDB-II多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便,无需断开电流回路即可直接接入。
        GHDB-II多功能电能表现场校验仪可在用电稽查、供电所、计量、调度、继保等部门作为标准及检查工具使用,可替代多种测试仪器。



产品别称:电能表现场校验仪、电能表校验仪、三相电能表现场校验仪、手持式电能表现场校验仪、数字电能表现场校验仪


1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。

2、不停电、不改变计量回路、不打开计量设备情况下,在线实负荷检测计量设备的综合误差。

3、精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备回路的测量误差。

4、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式。

5、电流回路可使用钳形互感器进行测量,操作人员无须断开电流回路,就可以方便、安全的进行测量。

6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

7、 可采用光电、手动、脉冲等方式进行电能表校验。

8、测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。

9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

10、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。

11、电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

12、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

13、具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。

14、采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好 体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。


技术参数

电压测量范围0~400V,57.7V、100V、220V、400V四档自动切换量程。
电流测量范围0~5A,内置互感器分为5A(CT)档。钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中中型钳表和大型钳表为选配)
相角测量范围0~359.999°
频率测量范围45~55Hz
准确度电压:±0.05%(±0.1%)
电流:±0.05%(±0.1%)(钳形互感器±0.5%)
有功功率:±0.05%(±0.1%)(钳形互感器±0.5%)
无功功率:±0.3%(±0.5%)(钳形互感器±1.0%)
有功电能:±0.05%(±0.1%)(钳形互感器±0.5%)
无功电能:±0.3%(±0.5%)(钳形互感器±1.0%)
频率:±0.05%(±0.1%)
相位:±0.2°
电能质量详见说明书
工作温度-10℃~ +40℃
绝缘电压、电流输入端对机壳的绝缘电阻≥100MΩ
工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验
标准电能脉冲常数详见说明书。
重量2kg
体积32cm×24cm×13cm



技术参数

电压测量范围0~400V,57.7V、100V、220V、400V四档自动切换量程。
电流测量范围0~5A,内置互感器分为5A(CT)档。钳形互感器为5A(小钳)、25A(小钳)、100A(中钳)、500A(中钳)、400A(大钳)、2000A(大钳)六个档位。(其中中型钳表和大型钳表为选配)
相角测量范围0~359.999°
频率测量范围45~55Hz
准确度电压:±0.05%(±0.1%)
电流:±0.05%(±0.1%)(钳形互感器±0.5%)
有功功率:±0.05%(±0.1%)(钳形互感器±0.5%)
无功功率:±0.3%(±0.5%)(钳形互感器±1.0%)
有功电能:±0.05%(±0.1%)(钳形互感器±0.5%)
无功电能:±0.3%(±0.5%)(钳形互感器±1.0%)
频率:±0.05%(±0.1%)
相位:±0.2°
电能质量详见说明书
工作温度-10℃~ +40℃
绝缘电压、电流输入端对机壳的绝缘电阻≥100MΩ
工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验
标准电能脉冲常数详见说明书。
重量2kg
体积32cm×24cm×13cm
