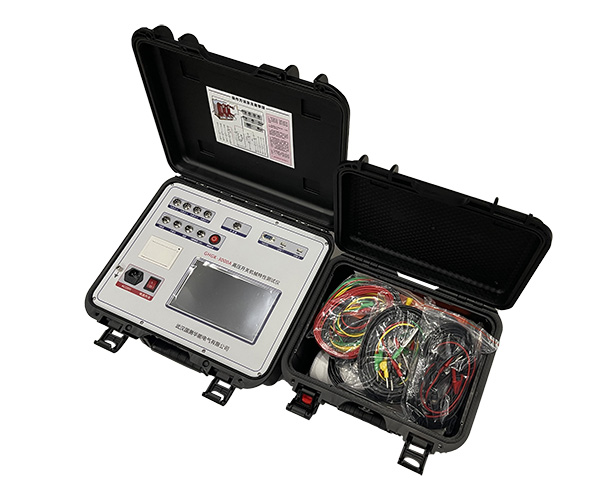

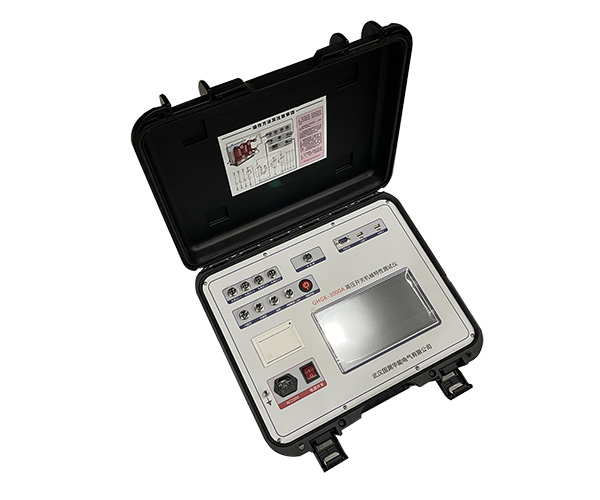

GHGK-3000A高压开关动特性测试仪

各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试

参考标准:DL/T846.3-2004

  • 直线行程传感器,旋转传感器,安装极为方便,简捷

  • 主机大屏幕、直透式、背景光液晶,对比度电子调节

  • 强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

     GHGK-3000A高压开关动特性测试仪是国测华能电气依据最新的《高压交流断路器》GB1984-2003为设计蓝本开发的,它将现代光电隔离技术、大规模可编程逻辑电路技术与高压设备测量技术 进行有机结合。以人机对话的方式操作。具有智能化、功能全、数据准确可靠、抗干扰能力 强、操作简便、体积小、重量轻、外观美等特点。适用于各种型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关 等。

    GHGK-3000A高压开关动特性测试仪升级为工控机型



产品别称:高压开关机械特性测试仪、高压开关测试仪、高压开关动特性测试仪、高压开关综合测试仪、开关特性测试仪、开关机械特性测试仪、高压开关特性测试仪


1、8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。
2、高速热敏打印机,方便现场打印测试数据。
3、机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次,得到所有数据及图形。
7、主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
8、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
9、同时可测12路金属触头断口。
10、内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。
12、全自动电机储能、电机功率测量功能。

1.时间测量:
              12路 固有分闸(合闸)时间
              分闸(合闸)相内不同期
              分闸(合闸)相间不同期之差
              合闸(分闸)弹跳时间(弹跳次数)
              内触发测试范围:0.01ms~20s,分辨率:0.01ms,
              外触发测试范围:0.01ms~200s,分辨率:0.1ms,
              在1000ms以内准确率:0.1%±1个字
2.速度测量:刚分(刚合)速度
               指定时间段(行程段或角度段)平均速度
3. 测速范围:测速范围:0.1mm传感器 0.01~25.00m/s,
                345°角度传感器 0.01~25.00m/s,
                激光传感器0.01~15.00m/s。(选配)

4.行程测量:动触头行程(行程)
                接触行程(开距)
                过冲行程或反程(超程)
直线传感器:50mm,分辨率:0.1mm,测量范围:0-50mm.
                360线传感器:360о,分辨率:0.5о,测量范围:0-1000mm.
                加速度传感器测量范围:0-300mm,分辨率:0.1mm
5. 电流显示:最大电30A,分辨率:0.01A。
6.仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%
7.直流电源:输出DC10~270V连续可调,DC110V≤30A(短时),DC220V≤ 20A(短时)。
8. 外触发触发电压:AC/DC10-300V,电流≤120A
9. 隔离开关测量范围:
     ⑴、电压输出:DC10~260V(可调);
     ⑵、电源输出时间:0.01-20秒(可设置);
     ⑶、断口信号最大采集时间为200秒;
     ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
10.主机体积:360×260×170mm
11.使用环境:  -20℃~+50℃
12.相对湿度:≤90%




1.时间测量:
              12路 固有分闸(合闸)时间
              分闸(合闸)相内不同期
              分闸(合闸)相间不同期之差
              合闸(分闸)弹跳时间(弹跳次数)
              内触发测试范围:0.01ms~20s,分辨率:0.01ms,
              外触发测试范围:0.01ms~200s,分辨率:0.1ms,
              在1000ms以内准确率:0.1%±1个字
2.速度测量:刚分(刚合)速度
               指定时间段(行程段或角度段)平均速度
3. 测速范围:测速范围:0.1mm传感器 0.01~25.00m/s,
                345°角度传感器 0.01~25.00m/s,
                激光传感器0.01~15.00m/s。(选配)

4.行程测量:动触头行程(行程)
                接触行程(开距)
                过冲行程或反程(超程)
直线传感器:50mm,分辨率:0.1mm,测量范围:0-50mm.
                360线传感器:360о,分辨率:0.5о,测量范围:0-1000mm.
                加速度传感器测量范围:0-300mm,分辨率:0.1mm
5. 电流显示:最大电30A,分辨率:0.01A。
6.仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%
7.直流电源:输出DC10~270V连续可调,DC110V≤30A(短时),DC220V≤ 20A(短时)。
8. 外触发触发电压:AC/DC10-300V,电流≤120A
9. 隔离开关测量范围:
     ⑴、电压输出:DC10~260V(可调);
     ⑵、电源输出时间:0.01-20秒(可设置);
     ⑶、断口信号最大采集时间为200秒;
     ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
10.主机体积:360×260×170mm
11.使用环境:  -20℃~+50℃
12.相对湿度:≤90%
