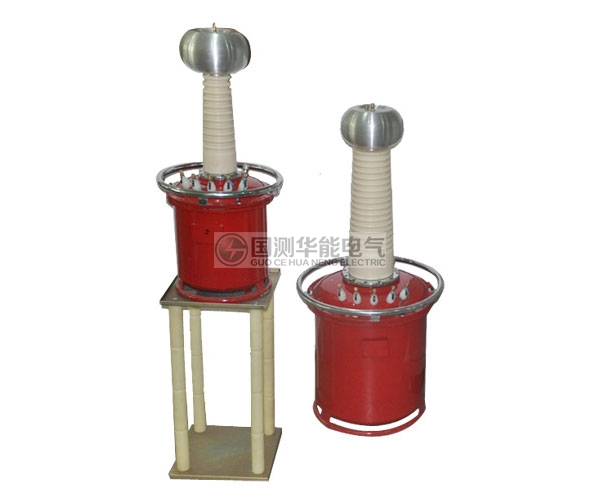

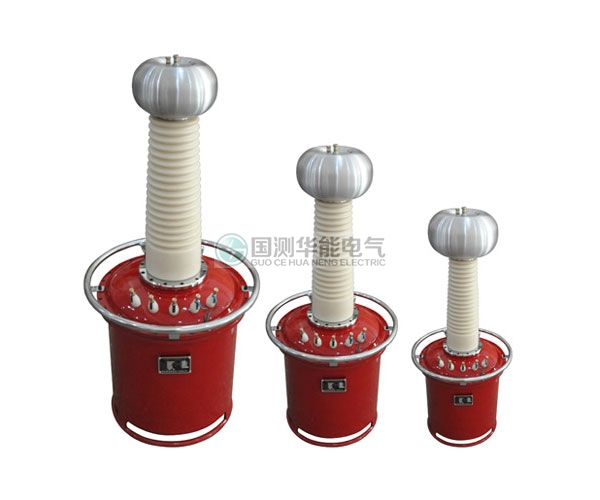

YDQ气体式试验变压器

YDQ充气式试验变压器是电力高压部门设备检测及预防性试验所必备的高压耐压试验设备

标准支持: DL/T474.4-2006,DL/T848.2-2004

  • 绝缘强度高于油浸试验变压器,电晕极小

  • 洁净,无油污,勿需维护

  • 重量轻(比同等级油浸试验变压器轻(40%-65%)

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

      YDQ系列六氟化硫(SF6)充气式试验变压器是根据《试验变压器》标准,在油浸式试验变压器的 基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能,其耐压强度为同一压力下氮气的2.5倍,击穿电压的空气的2.5倍。在 0.25MPa下与油的击穿电压相等,在0.45MPa压力下是油的击穿电压的2倍,是一种优于油的新一代超高压绝缘介质材料。该YDQ SF6气体式试验变压器技术要求完全符合《ZBK-41006-89》标准,它是油浸式轻型试验变压器的换代产品。


产品别称:试验变压器、 充气式试验变压器、 SF6试验变压器、 SF6气体试验变压器、 高压试验变压器、工频试验变压器、


1.该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用,使用寿命长、免维修等特点。

2.适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

3.采用单框芯式铁芯结构,初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳为圆柱灌式容器结构,能耐受0.8MPa以上压力。

电压等级10kV~300kV
容量范围1~500KVA
空载电流<7%
阻抗电压<8%
产品类型交流、交直流、交流串级、交直流串级


规格型号容量(kVA)高压电压(kV)高压电流(mA)低压输入变比(高/仪)温升℃(30分钟)
电压(V)电流(A)
YDQ-1.5/501.550302007.550010
YDQ-3/50350602001550010
YDQ-5/505501002002550010
YDQ-10/5010502002005050010
YDQ-20/5020504004005350010
YDQ-30/5030506004007950010
YDQ-50/50505010004001250010
YDQ-5/10051005020025100010
YDQ-10/1001010010020050100010
YDQ-20/1002010020040053100010
YDQ-30/1003010030040079100010
YDQ-50/10050100500400132100010
YDQ-20/1502015013340053150010
YDQ-30/1503015020040080150010
YDQ-50/15050150333400132150010
YDQ-100/150100150667400263150010
YDQ-50/20050200250400132200010
YDQ-100/200100200500400263200010
YDQ-150/200150200750400395200010
YDQ-200/2002002001000400526200010
YDQ-300/2003002001500400790200010
YDQ-50/30050300170400132300010
YDQ-100/300100300333400263300010
YDQ-150/300150300500400395300010
YDQ-200/300200300667400526300010
YDQ-300/3003003001000400790300010
电压等级10kV~300kV
容量范围1~500KVA
空载电流<7%
阻抗电压<8%
产品类型交流、交直流、交流串级、交直流串级


规格型号容量(kVA)高压电压(kV)高压电流(mA)低压输入变比(高/仪)温升℃(30分钟)
电压(V)电流(A)
YDQ-1.5/501.550302007.550010
YDQ-3/50350602001550010
YDQ-5/505501002002550010
YDQ-10/5010502002005050010
YDQ-20/5020504004005350010
YDQ-30/5030506004007950010
YDQ-50/50505010004001250010
YDQ-5/10051005020025100010
YDQ-10/1001010010020050100010
YDQ-20/1002010020040053100010
YDQ-30/1003010030040079100010
YDQ-50/10050100500400132100010
YDQ-20/1502015013340053150010
YDQ-30/1503015020040080150010
YDQ-50/15050150333400132150010
YDQ-100/150100150667400263150010
YDQ-50/20050200250400132200010
YDQ-100/200100200500400263200010
YDQ-150/200150200750400395200010
YDQ-200/2002002001000400526200010
YDQ-300/2003002001500400790200010
YDQ-50/30050300170400132300010
YDQ-100/300100300333400263300010
YDQ-150/300150300500400395300010
YDQ-200/300200300667400526300010
YDQ-300/3003003001000400790300010
