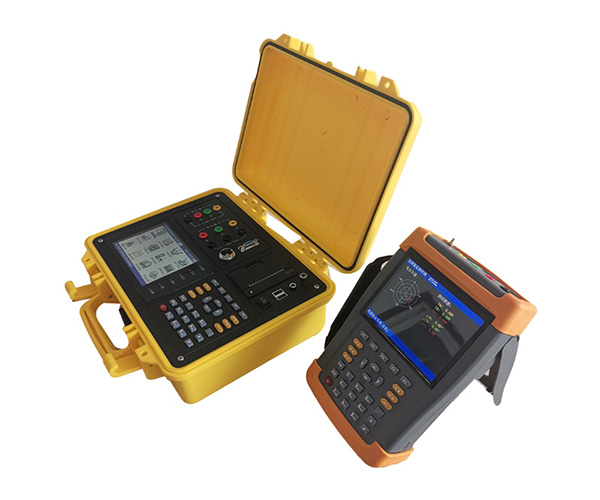

GHYZ-III氧化锌避雷器在线测试仪

检测氧化锌避雷器运行中各项交流电气参数的专用仪器

参考标准:DL/T474.5-2006

  • 有线、无线、无PT三种测量方式

  • 导电硅胶按键,手感好、寿命长、设计合理、操作方便

  • 内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上

免费热线:400-027-8308
提醒:关于产品咨询、产品购买、技术维护等相关服务,请致电客服!
  • 产品简介
  • 技术参数
  • 产品证书
  • 售后服务
  • 联系我们

        GHYZ-III氧化锌避雷器在线测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器广泛应用于氧化锌避雷器的现场在线监测(带电测试)和实验室(停电检修)的测试中。从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
        GHYZ-III氧化锌避雷器在线测试仪采用了高速微电脑控制的高精度采样、处理电路,先进的傅立叶谐波分析技术,确保数据的可靠性。可测量氧化锌避雷器在工频电压下的全电流、阻性电流、三次谐波电流、五次谐波电流、七次谐波电流、一次电压、有功功率及电压与电流的相位差角等。以判断MOA绝缘受潮和阀片老化程度。
        电压测量信号无线传输,避免了因避雷器与PT距离远而需要铺设长距离电压测量线的麻烦。 设备采用大屏幕彩色液晶屏显示,全汉字菜单提示操作及打印输出。使人机交换功能更强。本仪器具有接线简单、测量精度高、可靠性强等特点。


产品别称:氧化锌避雷器测试仪、氧化锌避雷器在线测试仪、智能氧化锌避雷器测试仪、氧化锌避雷器带电测试仪、抗干扰氧化锌避雷器测试仪


1、仪器是专门用于检测氧化锌避雷器性能和质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析、谐波测试的功能。
2、可精确测量电压、全电流、阻性电流、容性电流、3次谐波电流、5次谐波电流、7次谐波电流、基波电流超前基波电压的相位差、有功功率、频率等多种电参量。
3、可显示被测基波电压和基波电流的矢量图。
4、电流测量采取直接接线的方式,能最大程度的保证测试数据的准确度。
5、有线、无线、无PT三种测量方式。
6、所有测试界面具备屏幕锁定功能,以方便用户读数和分析数据。
7、内置大容量数据存储器,可将所有测试数据以记录的形式保存,以备后查。
8、仪器可扩展USB接口,可方便的将数据直接拷贝到后台管理计算机。
9、仪器可配备微型打印机,随时将现场测试数据打印出来。
10、具备万年历、时钟功能,实时显示日期及时间。可在保存现场检测数据的同时保存测试的日期和时间。
11、采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。
12、导电硅胶按键,手感好、寿命长、设计合理、操作方便。
13、内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。

1、 输入特性 电压测量范围:0~120V
       电流测量范围:0.0~10mA(可选配钳表,扩展量程至0~5A~25A)
       相角测量范围:0~359.99° 频率测量范围:45~55Hz
       电压通道数:三通道(UA、UB、UC)
       电流通道数:三通道(IA、IB、IC)
      最大谐波分析次数:16次
      最大存储记录数:500条
2、 准确度 电压:±0.2% 频率:±0.005Hz 电流、功率:±0.5% 相位:±0.5°
3、 工作温度:-10℃~ +40℃
4、 充电电源:AC100V~220V、频率45Hz-55Hz
5、 主机功耗:≤3VA
6、 无线传输距离:≥800米(可视)
7、 电池最大工作时间:≥10小时
8、 绝缘: ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
                    ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。
9、 体积:320mm×240mm×130mm
10、 重量:2.6 Kg



1、 输入特性 电压测量范围:0~120V
       电流测量范围:0.0~10mA(可选配钳表,扩展量程至0~5A~25A)
       相角测量范围:0~359.99° 频率测量范围:45~55Hz
       电压通道数:三通道(UA、UB、UC)
       电流通道数:三通道(IA、IB、IC)
      最大谐波分析次数:16次
      最大存储记录数:500条
2、 准确度 电压:±0.2% 频率:±0.005Hz 电流、功率:±0.5% 相位:±0.5°
3、 工作温度:-10℃~ +40℃
4、 充电电源:AC100V~220V、频率45Hz-55Hz
5、 主机功耗:≤3VA
6、 无线传输距离:≥800米(可视)
7、 电池最大工作时间:≥10小时
8、 绝缘: ⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
                    ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。
9、 体积:320mm×240mm×130mm
10、 重量:2.6 Kg
